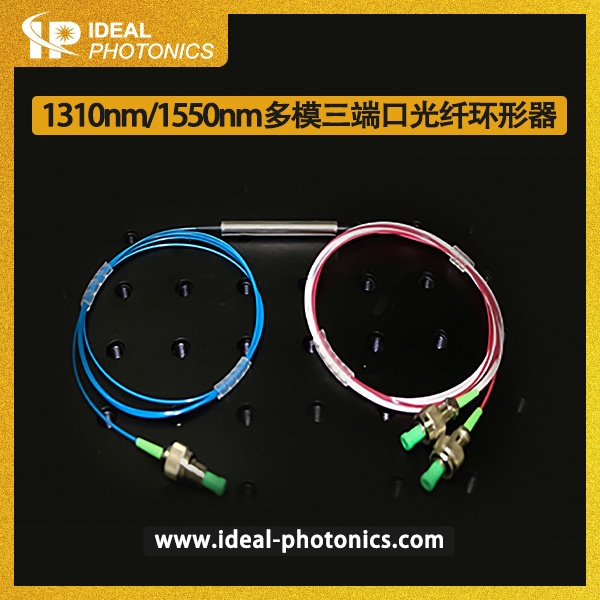

1310nm/1550nm多模三端口光纤环形器

光环行器是三端口器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。光学环行器是不可逆光学器件。由于其隔离性高，插入损耗小，光纤环行器广泛用在先进通信系统中，例如分插复用器，双向泵浦系统和色散补偿装置。高功率光纤环形器是在此基础上的研发改进型产品，筱晓光子可定制的波长非常齐全并可承受大功率，有（850、980、1018、1053、1064、1310、1550、1650nm等等波长，部分波长功率可满足5~10W功率。

环行器通常结合光纤布拉格光栅从DWDM系统中分离光信道

产品特点

● 高隔离度

● 低附加损耗

● 承受高功率

产品应用

● 光纤传感

● 高级光纤通信

● 实验室研究

● EDFA，DWDM and OTDR

技术参数

备注：

*所有的参数指标均为不加接头条件下测得

*如果加接头 IL 会增加0.3dB，RL会低5dB

封装及尺寸

订购信息

MM-CIR- W□□□□-S○-P▽-☆-△-XX

W□□□□：Wavelength

1310:1310nm

1550:1550nm

0532:532nm

S○：Port Structure

12:1x2(3端口)

22:2x2（4端口）

Package▽：

01: P1(5.5x68mm)

02: P2(90x20x9.5mm)

☆ ：Pigtail Length

05:0.5m

1：1m

10:10m

△：Loose Tube

B:Bare Fiber

9:900um Loose Tube

20:2mm Loose Tube

30: 2mm Loose Tube

XX: Fiber and Connector Type

M5A=MMF 50/125+ FC/APC

M6A=MMF 62.5/125+ FC/APC

M5P=MMF 50/125+ FC/PC

M6P=MMF 62.5/125+ FC/PC
